تسمه نوار نقاله چیست؟ انواع، جنس و کاربردهای آن

یکی از پرکاربردترین قطعات برای انتقال گشتاور و نیرو در کارخانجاتی مانند ریسندگی، بافندگی و نساجی، کارخانه تولید سیمان، کاشی و سرامیک ، ماشین آلات و دیگر ابزارآلات صنعتی تسمه است. این قطعه کاربردهای مختلفی دارد که در این مطلب قصد داریم درباره آن گفتگو کنیم. جهت کسب اطلاعات بیشتر در رابطه با این مبحث تا پایان این مطلب ازتولیدی انواع رولیک آلفارول همراه ما باشید.

تسمه نوار نقاله

تسمه حلقه‌ای است که از موادی منعطف همانند لاستیک یا پلاستیک ساخته شده  و برای اتصال مکانیکی دو یا چند شفت چرخان و اغلب موازی، به‌ عنوان منبع حرکت، برای انتقال کارآمد نیرو و یا ردیابی حرکت نسبی استفاده می‌شود.

این قطعات به صورت حلقه روی قرقره‌ها قرار گرفته یا ممکن است بین قرقره‌ها پیچ و تاب داشته باشند و در یک سیستم دو قرقره ای، می‌توانند به طور معمول قرقره‌ها را در یک جهت حرکت دهند. همچنین ممکن است تسمه متقاطع شود به طوری که جهت شفت محرک برعکس شود.

انواع تسمه نوار نقاله + کاربردها

این قطعات انواع مختلفی دارند، که در ادامه مطلب به بیان و توضیح هر کدام از آنها خواهیم پرداخت:

تسمه‌ های تخت یا مسطح

این نوع که در بازار با عنوان Flat belts  یا تسمه فلت نیز شناخته می‌شود یکی از قدیمی‌ترین انواع تسمه‌ های مکانیکی انتقال قدرت است که در کارخانه‌های متعددی برای انتقال قدرت بین دو محور استفاده می‌شود. نوع مسطح قدرت بالایی را برای سرعت های بالا (500 اسب بخار برای 10000 فوت در دقیقه) ارائه می دهد.

مزیت مهم انواع تخت یا فلت این است که با توجه به سطح صاف و تخت آنها، انتقال قدرت توسط آنها معمولاً صاف و بی‌صدا است. در مقابل ایراد مهمی که به این نوع وارد است به بحث سر خوردن یا لغزش آن روی سطوح صاف وارد است.

کاربرد تسمه نوار نقاله نوع تخت

تسمه‌ های تخت یا فلت در صنایع مختلف از جمله خودروسازی، صنایع غذایی، تولیدات الکترونیکی، صنایع نساجی و… استفاده می‌شوند. در ادامه سایر کاربردهای آن را به صورت تیتر وار ذکر می کنیم:

• ماشین‌آلات صنعتی: برای انتقال قدرت در ماشین‌آلات و تجهیزات مختلف.
• صنایع نساجی: برای انتقال قدرت در دستگاه‌های نساجی و بافندگی.
• کانوایرها: برای انتقال مواد و محصولات در خطوط تولید و کارخانجات.

 تسمه‌ های گرد نوار نقاله

بر خلاف انواع تخت که برای انتقال توان بالا کاربردی هستند از نوع گرد برای انتقال توان و سرعت های پایین و پولی‌هایی با شیار V شکل و زاویه 60 درجه  استفاده می‌شود. انواع گرد آن را ممکن است در بازار با عنوان round belts راحت تر پیدا کنید. سطح مقطع آنها دایره ای شکل بوده و در ابعاد مختلفی تولید می‌شوند.

این نوع تسمه‌ از مواد انعطاف‌پذیری مانند لاستیک یا پلی‌یورتان ساخته شده و  به علت گرد بودن سطح مقطع معمولاً برای انتقال قدرت یا حرکت بین دو قطعه استفاده شده، همچنین می‌تواند روی قطعات گرد و استوانه‌ای متصل شده و حرکت روانی را فراهم کند.

ضمنا نوع گرد این قطعات به دلیل ساختار ساده خود، نصب و نگهداری آسانی داشته و نیازی به روغن‌کشی یا تنظیمات پیچیده ندارند.

کاربرد تسمه نوار نقاله نوع گرد

• تجهیزات الکترونیکی: برای انتقال قدرت و حرکت در تجهیزات الکترونیکی و پنوماتیکی.
• مونتاژ اتوماتیک: برای انتقال مواد و قطعات در دستگاه‌های مونتاژ اتوماتیک.

 تسمه‌ های وی (vee)

تسمه وی (vee) یکی دیگر از انواع قطعات انتقال قدرت هستند که سطح مقطعی ذوزنقه‌ای شکل داشته و عمده ترین کاربرد آنها در انتقال قدرت از موتور به دیگر قطعات ماشین‌آلات و خودروها  به خصوص ماشین آلات کشاورزی است. انواع وی به شکل حرف V طراحی شده اند و دارای یک سطح خارجی برشی و شکل داخلی منحنی هستند. از جمله مزایای آنها نسبت به دیگر انواع ابزار انتقال قدرت، می توان به قابلیت انتقال توان بالا، عمر طولانی، عملکرد صاف و کم‌صدا اشاره کرده و  از همه مهتر اینکه عیب انواع تخت که لغزش روی سطوح صاف بود را برطرف کرده اند.

کاربرد تسمه نوار نقاله نوع وی

• استفاده در موتورهای خودرو: برای انتقال قدرت از موتور به اجزای دیگر خودرو مانند ژنراتور، پمپ‌های آب، کمپرسورها و…
• صنایع خودروسازی: برای انتقال قدرت در موتورها و تجهیزات مکانیکی استفاده می‌شوند.

تسمه تایمینگ

تسمه تایمینگ ( timing belts ) یکی از نام آشناترین انواع است که بیشترین کاربرد آن انتقال نیرو به صورت زمان بندی شده است. این نوع قطعه به عنوان یک قطعه کلیدی در سیستم‌های مختلف از جمله خودروها، ماشین‌آلات صنعتی، و تجهیزات الکترومکانیکی استفاده می‌شود و به علت ویژگی‌های منحصربه فردی که دارد، از اهمیت ویژه‌ای برخوردار است. در ادامه به مهم‌ترین ویژگی‌های آن می پردازیم:

همگام‌سازی حرکت: برای هماهنگ کردن و همگام‌سازی حرکت قطعات داخلی موتورها مانند میل لنگ، سیم کرنک، و والوها استفاده می‌شود.

دقت بالا: این قطعه به علت برخورداری از دندانه‌های کوچک بر روی سطح داخلی که با دندانه‌های مخصوص در سیستم‌های مختلف همگام می‌شود، باعث دقت بالای حرکت و کارایی سیستم می‌شود.

عمر طولانی: با توجه به اینکه این قطعه از مواد مقاومی مانند پلی‌یورتان، لاستیک یا نایلون، ساخته شده طول عمر قابل توجهی داشته و در برابر فشار و سایش نیز مقاوم است.

عدم نیاز به روغن‌کشی: برخلاف انواع وی، تسمه تایمینگ عموماً نیازی به روغن‌کشی ندارد و این امر باعث سهولت در نگهداری می‌شود.

این قطعه از جنس پلی‌یورتان، لاستیک یا نایلون ساخته می‌شود که مقاومت و انعطاف پذیری مناسبی دارد.

کاربرد تسمه نوار نقاله نوع تایمینگ

• موتورهای خودرو: برای هماهنگ کردن حرکت بین دو موج میل لنگ و سیم کرنک موتورهای خودرو.
• ماشین‌آلات صنعتی: برای هماهنگی و همگام‌سازی حرکت قطعات داخلی ماشین‌آلات.

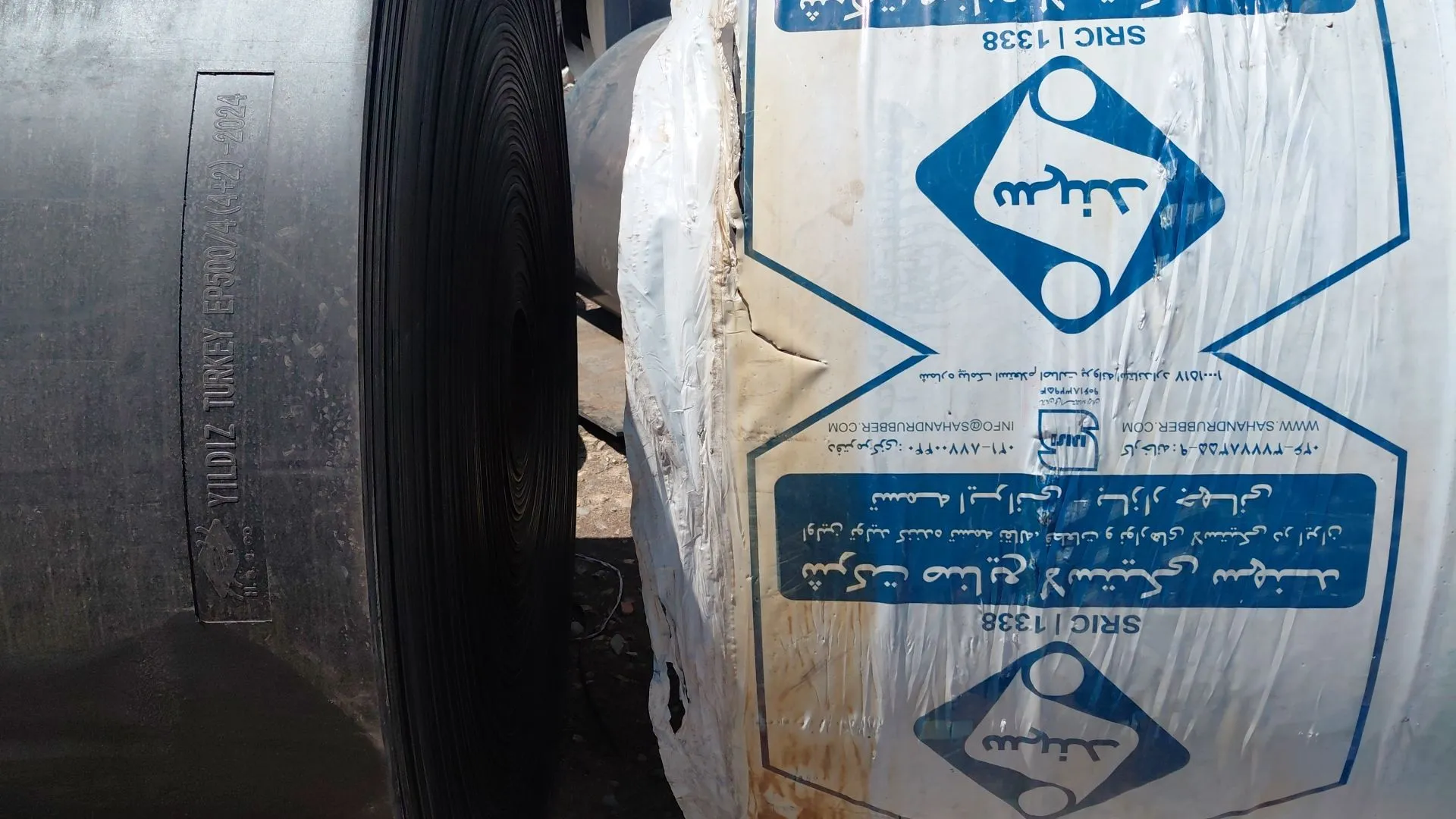

مشخصات فنی تسمه نوار نقاله لاستیکی

به تسمه نوار نقاله پارچه ای پلی استری تسمه EP نیز گفته می‌شود. چارچوب این تسمه از جنس بوم پلی استری بوده و با داکرون شعاعی و پود پلی آمید بافته شده است. تسمه Ep سرعت کشش شعاعی کمی دارد و قابلیت شیارسازی و مقاومت آن در برابر آب بسیار خوب است. این تسمه ها همچنین نسبت به رطوبت حساس نبوده و در برابر آن مقاوم است. به علاوه تسمه نوار نقاله لاستیکی EP دارای مدول اولیه بسیار بالایی است و به راحتی تغییر شکل و فرم نمی‌دهد.

از آنجا که در ساختار این تسمه از مواد شیمیایی استفاده شده است. این تسمه در صنایع غذایی و دارویی مورد استفاده قرار نمی‌گيرد و تنها در صنایعی همچون صنعت معدن، سیمان، بتن و صنایع فلزی و به کار گرفته می‌شود. تسمه نوار نقاله دارای دو نوع ساده و آجدار است که از نوع ساده آن برای خطوط صاف و از نوع آجدار برای خطوط شیب دار استفاده می‌گردد.

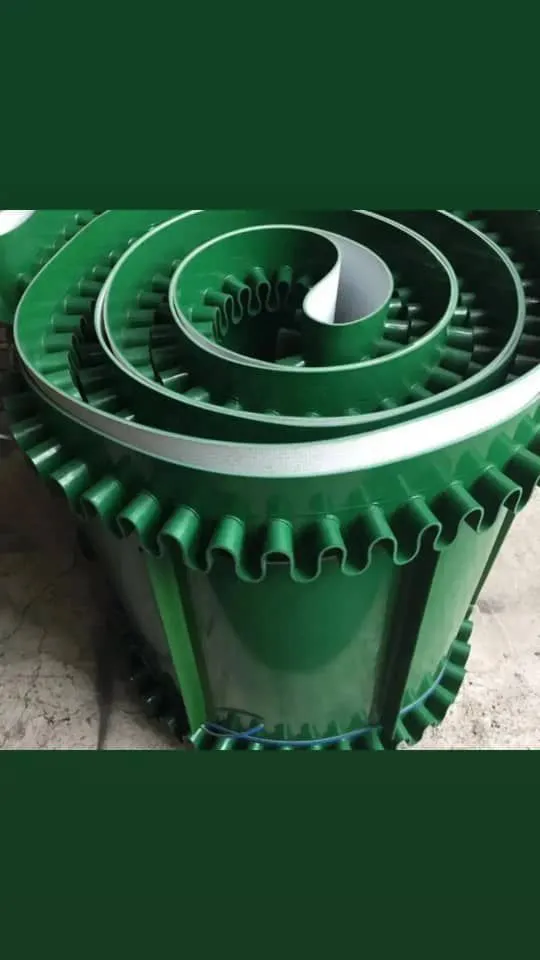

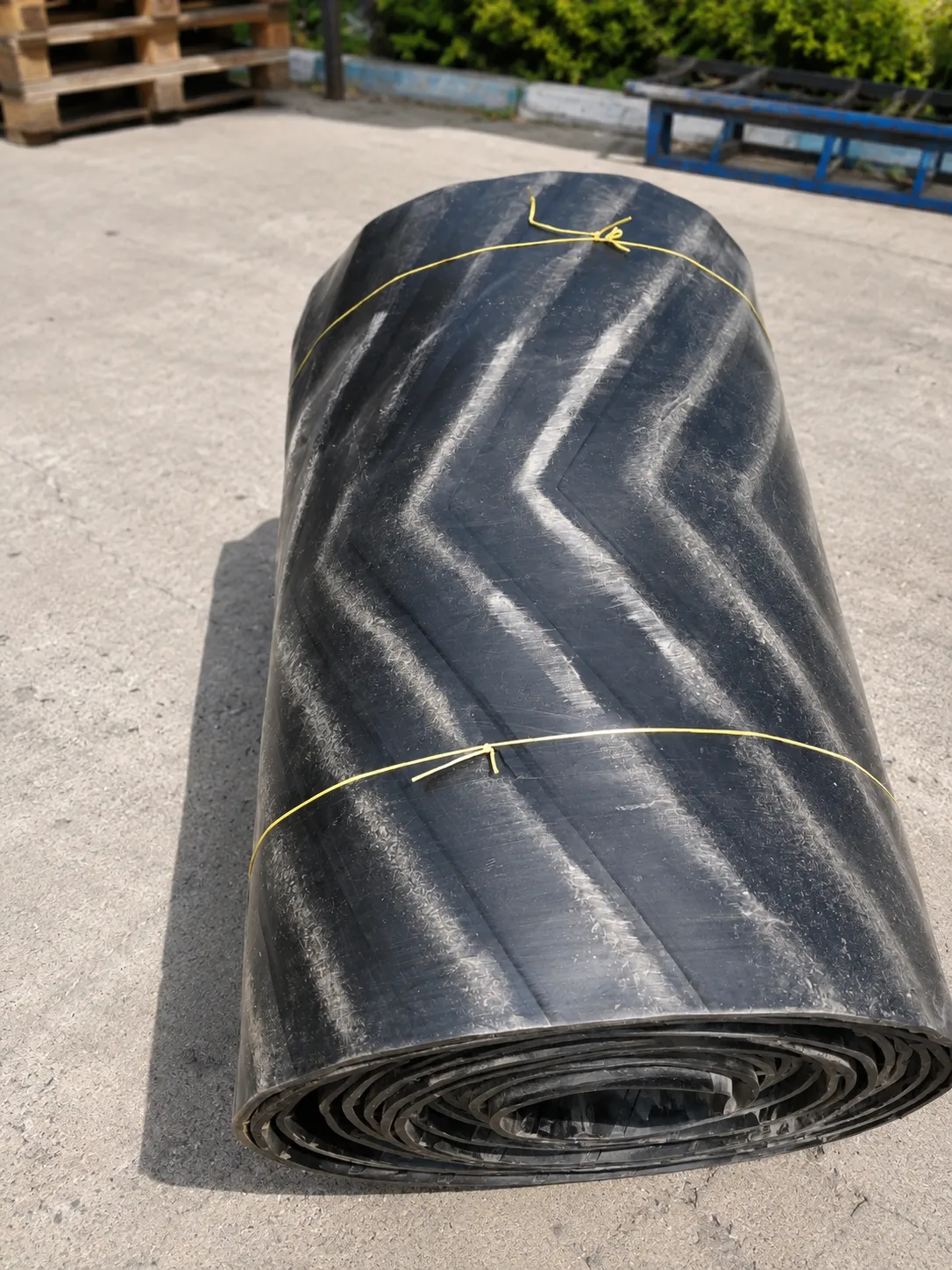

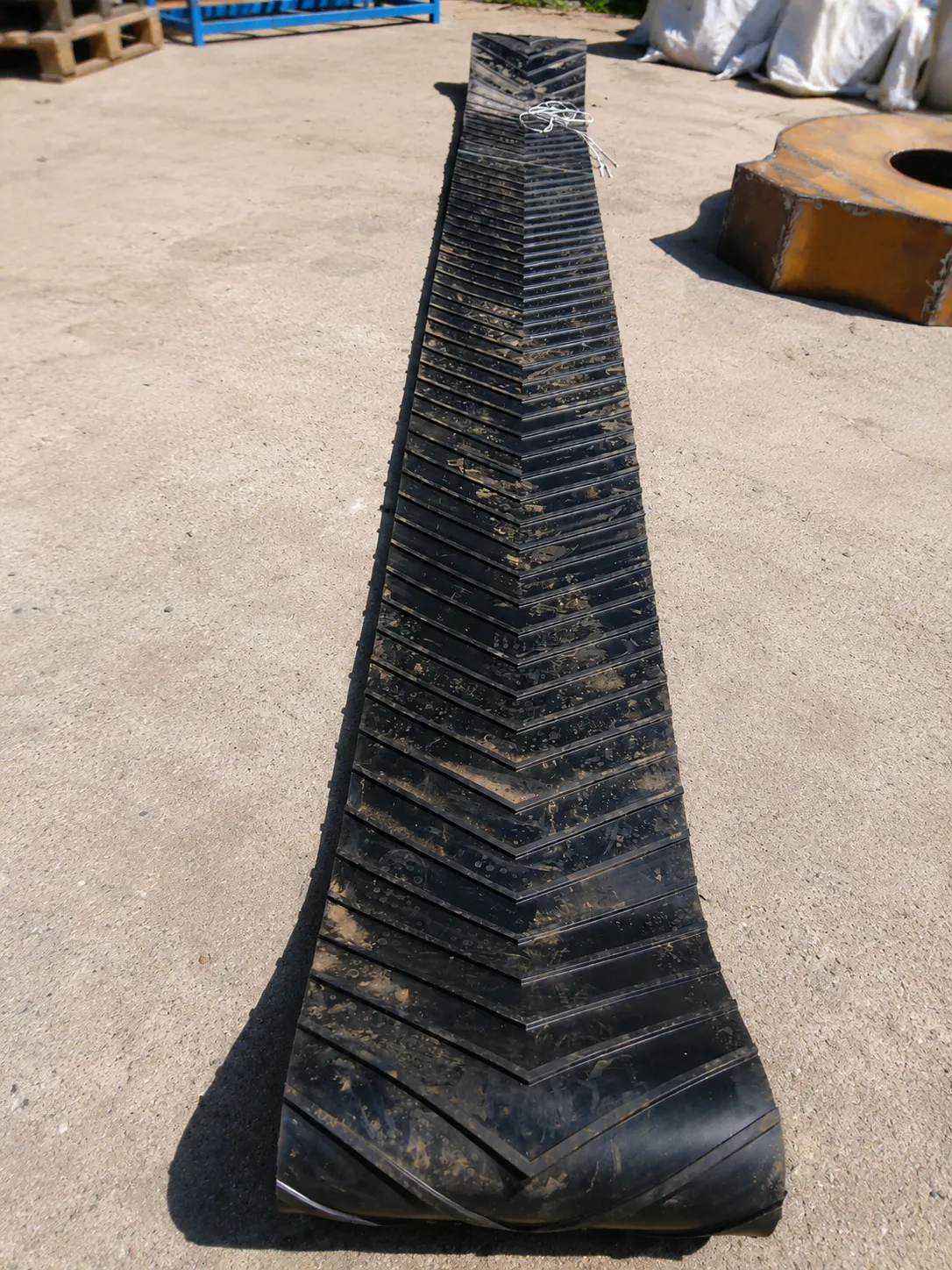

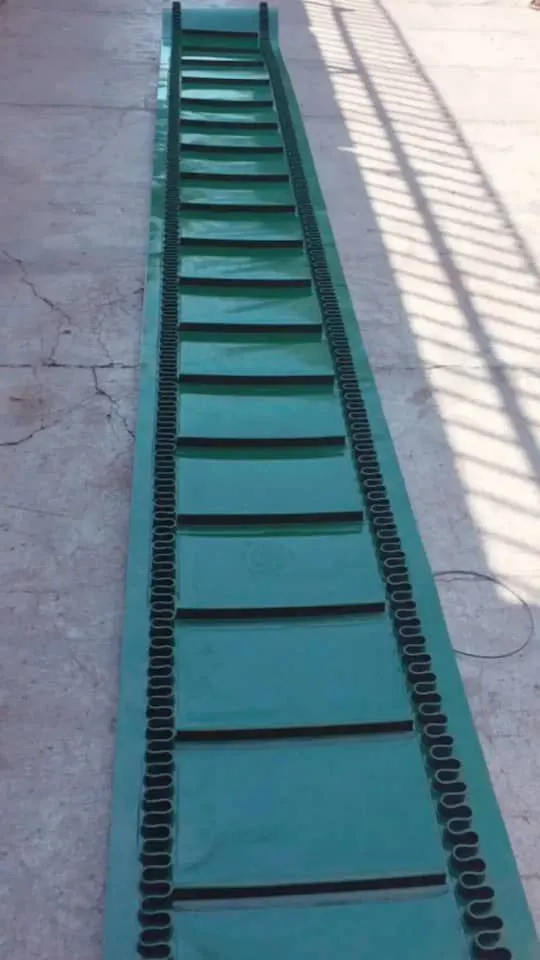

طول آج های نوع لاستیکی آجدار بسته به جنس موادی است که در تماس با تسمه قرار دارند. از این رو طول این آج ها بین 5 تا 15 میلی متر متغیر است. به همین دلیل برای تسمه هایی که شیب تندی دارند تسمه دارای پله های T به کار می‌رود. همچنین برای  اینکه ماده در حال حمل از کناره‌های تسمه ریزش نکند، از دیواره کرکره ای در اطراف تسمه استفاده می‌شود.

عملکرد تسمه نوار نقاله لاستیکی آجدار با کشش کم در جهت طول و ایجاد شیار بسیار خوب در جهت عرض نمایان می‌شود. مقاومت این تسمه‌های Ep در برابر رطوبت کاهش پیدا نمی‌کند و همین امر موجب عدم کپک زدگی آنها در محیط‌های مرطوب می‌شود. مدول  اولیه( تغییر شکل ندادن) پلی استر عالی بوده و نیازی به ایجاد ایمنی زیاد برای ماندگاری آنها نیست. این تسمه نوار نقاله ها برای حمل مواد در فاصله‌های متوسط و طولانی مناسب است. همچنین این تسمه قابلیت‌های خوبی در جابجایی بار زیاد و شرایطی که نیاز به سرعت بالا است، دارد.

ساختار تشکیل  دهنده:

تسمه نوار نقاله لاستیکی از منجید چند لایه پوشش لاستیکی بالایی و پوشش لاستیکی پایینی تشکیل شده است.

منجید یا پارچه استخوان بندی تسمه

همانطور که گفتیم وجود منجیدها موجب افزایش توان کششی و استحکام تسمه برای حمل مواد می‌شود. منجیدها به صورت یک یا چند لایه هستند. از این رو استحکام آنها به صورت زیر بیان می‌شود:

• EP-100
• EP-125
• EP-160
• EP-400

انواع تسمه نقاله لاستیکی

این تسمه ها در انواع مختلفی تولید و به بازار عرضه می‌شوند که استفاده از هر نوع از آنها بستگی به نیاز کاربر دارد. در ادامه به انواع تسمه نوار نقاله لاستیکی اشاره می‌کنیم:

• نوع مقاوم به حرارت
• نوع مقاوم نسبت به روغن
• نوع مقاوم در برابر مواد شیمیایی
• نوع آجدار
• نوع مقاوم در برابر سایش و صدمه فیزیکی

کاربرد تسمه نوار نقاله لاستیکی EP

این تسمه برای جابجایی موادی که به صورت توده، دانه و پودر هستند مناسب است و می‌تواند در دمای معمولی و در شرایط عمومی مورد استفاده قرار بگیرد. کاربرد تسمه نوار نقاله لاستیکی در برخی صنایع بسیار گسترده است. این صنایع شامل موارد زیر است:

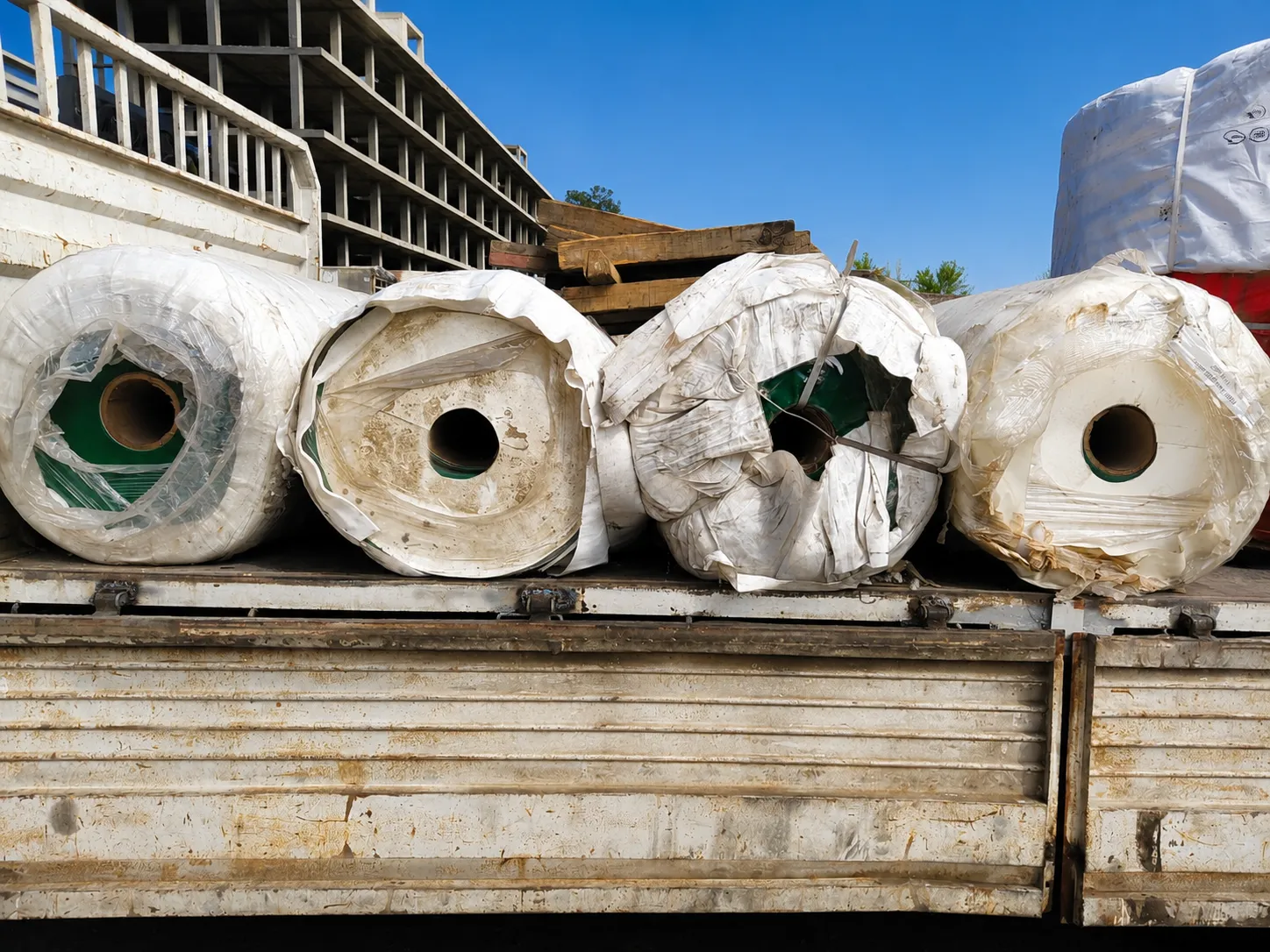

صنایع سیمان و بتن

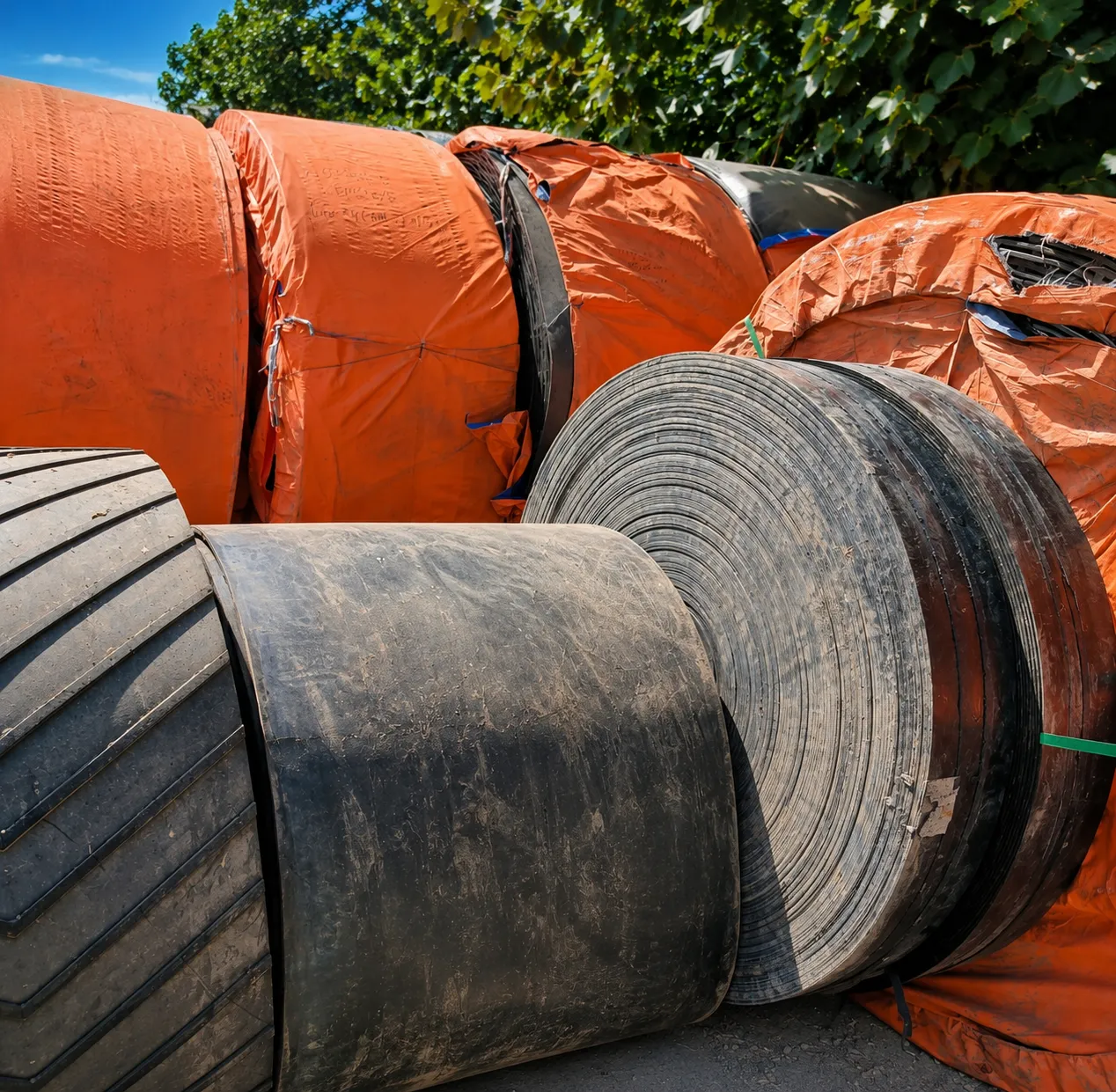

صنعت شن، ماسه و سنگ

معادنی از قبیل معدن سنگ گچ، آهک و خاک رس

کارخانه‌های مربوط به بازیافت مواد و نیروگاه‌های زباله سوزی

شرکت‌های تهیه و تولید مواد معدنی

قیمت تسمه نقاله صنعتی

قیمت تسمه نقاله صنعتی همواره ثابت نیست و تابع شرایط روز متغیر است. تحولات بازار، میزان تقاضا، عرض و ضخامت، لایه‌های نخ و جنس به کار رفته در تولید آن به روی نرخ نهایی و قیمت تسمه نقاله صنعتی تاثیر گذار است. شیو‌ه خرید محصول هم می‌تواند در نرخ تسمه موثر باشد. خرید از واسطه و برندهای ناشناس هم می‌تواند موجب افزاش قیمت تسمه شود. خرید آنلاین یکی از روش‌هایی است که با کاهش هزینه‌های جانبی مانند: حمل و نقل و‌ دستمزد می‌تواند بسیار مقرون به صرفه باشد. بهتر است بدانید تمامی تسمه‌های صنعتی در یک سطح و قیمت نیستند و با توجه به کیفیت محصول نوسان قیمت اجتناب‌ناپذیر است. برای خرید ارزان‌تر و آسان‌تر بهتر است به صورت کلی و از مراکز معتبر خرید تسمه را انجام دهید. با رعایت چند توصیه کاملا ساده قیمت تسمه نقاله صنعتی به طرز چشمگیری کاهش پیدا خواهد کرد.

قیمت تسمه نوار نقاله لاستیکی

عواملی زیادی وجود دارند که بر قیمت این محصول تاثیرگذار هستند. عواملی همچون جنس تسمه نقاله، نوع مواد به کار رفته در آن، ابعاد و ضخامت محصول، نوع پوشش و میزان مقاومت آن، کارایی و کیفیت و شرکت تولید کننده همگی از فاکتورهای مهم در تعیین قیمت این تسمه ها می‌باشند.

؟سوالات متداول

مشخصات فنی تسمه

سوال: چه نوع تسمه‌هایی دارید؟
پاسخ: ما در آلفارول انواع تسمه نوار نقاله رو عرضه می‌کنیم، از تسمه‌های لاستیکی مخصوص معادن و سنگ تا PVC و PU برای صنایع غذایی و بسته‌بندی. بسته به نوع کار و شرایط محیطی، بهترین گزینه رو پیشنهاد می‌دیم.

سوال: ضخامت یا عرض تسمه‌هام چقدر می‌تونه باشه؟
پاسخ: تسمه‌ها از عرض ۲۰ سانتی‌متر تا ۱۴۰ سانتی‌متر و ضخامت‌های مختلف موجود هستن. اگه کاربرد دقیق رو بفرمایید، ما مناسب‌ترین ضخامت رو محاسبه می‌کنیم.

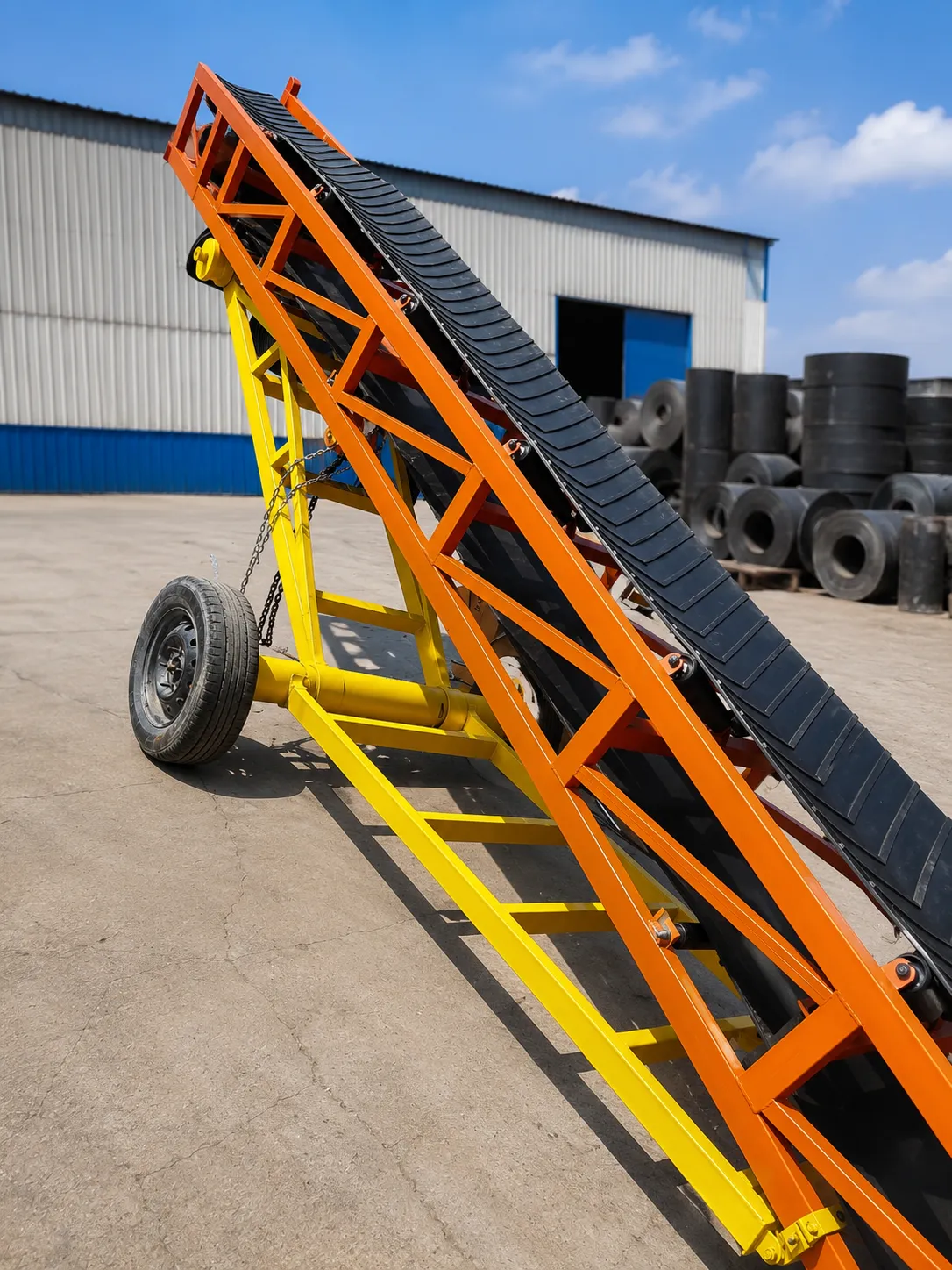

سوال: برای نوار شیب‌دار چه تسمه‌ای بهتره؟

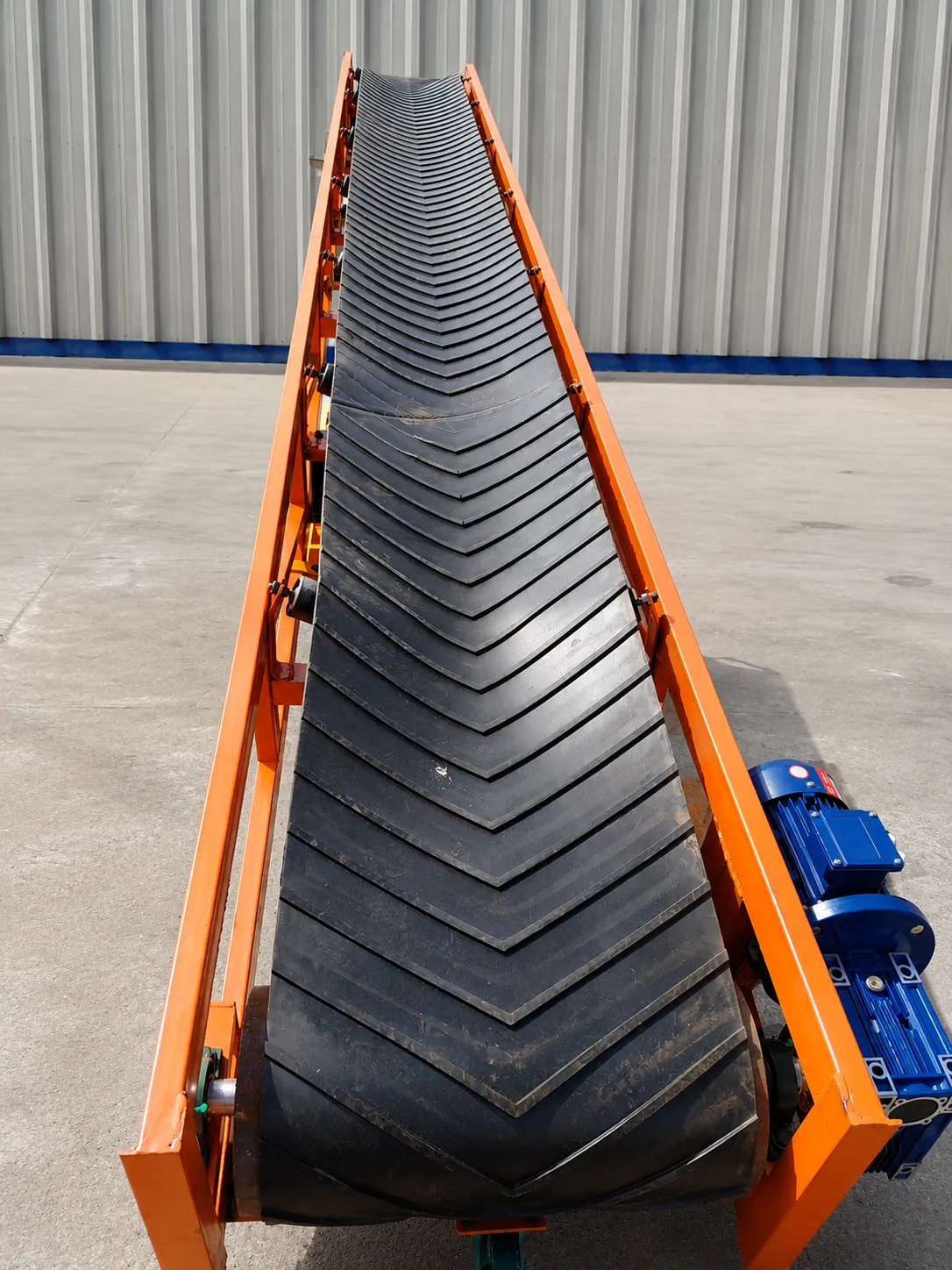

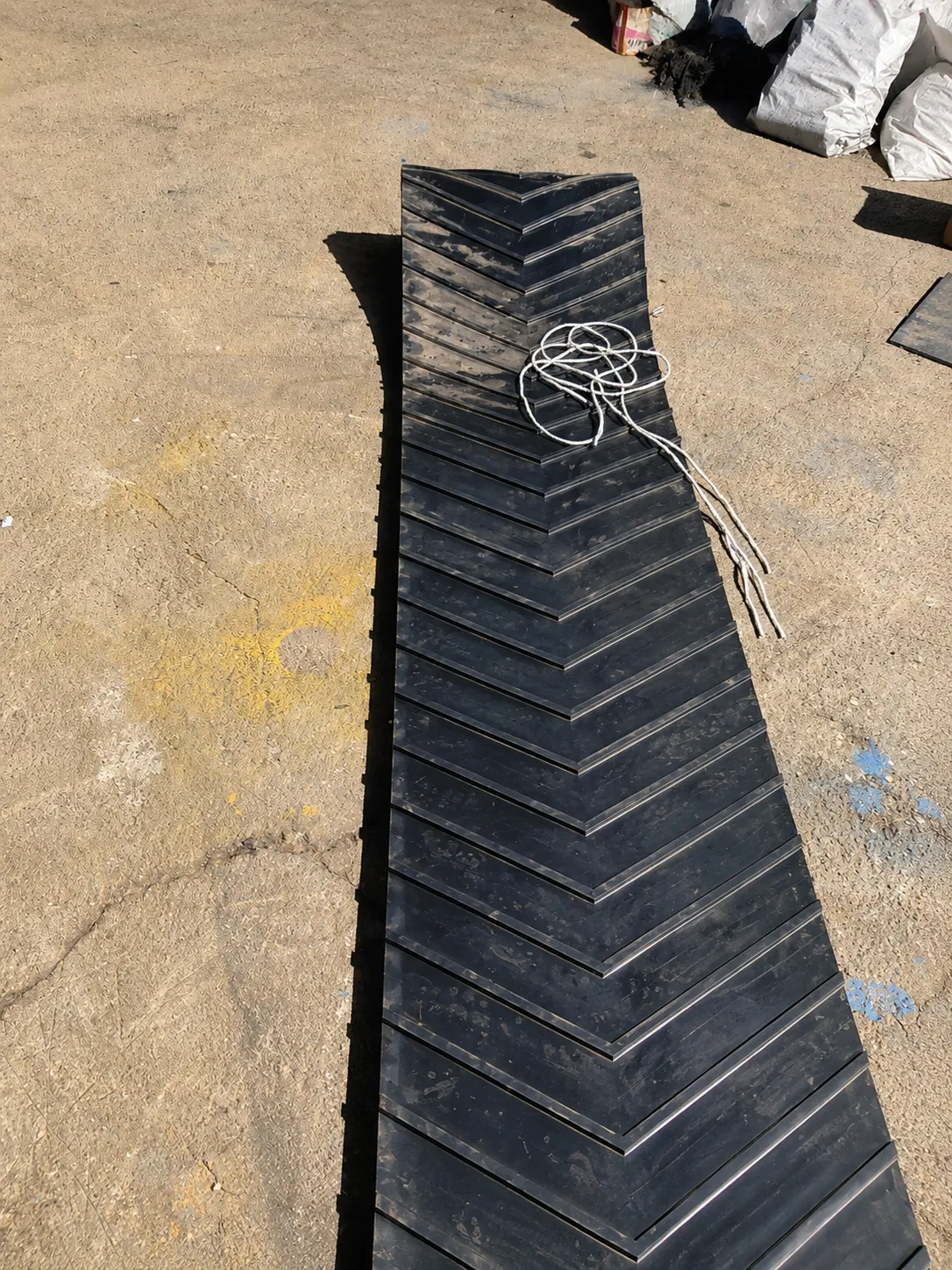

پاسخ: برای شیب‌دار معمولاً از تسمه‌های آج‌دار (Chevron Belt) یا استفاده می‌کنیم تا مواد از روی نوار سر نخورن.

سوال: تسمه‌ها ایرانی هستن یا وارداتی؟
پاسخ: ما هم تسمه ایرانی باکیفیت بالا داریم و هم برندهای وارداتی معتبر انتخاب با توجه به نیاز و بودجه شما انجام میشه.

نوع کاربرد

سوال: برای کار ما که معدن و سنگه، چه تسمه‌ای مناسب‌تره؟
پاسخ: برای محیط‌های خشن مثل معدن، تسمه‌های لاستیکی با نخ چندلایه و مقاومت بالا پیشنهاد می‌شن، چون در برابر سایش و ضربه دوام بیشتری دارن.

سوال: مواد ما چرب و روغنیه، چی پیشنهاد می‌دید؟
پاسخ: در این حالت باید از تسمه‌های مقاوم به روغن یا تسمه PU استفاده بشه تا در تماس با چربی‌ها خراب نشه.

قیمت و خدمات

سوال: قیمت تسمه رو چطور حساب می‌کنید؟
پاسخ: قیمت معمولاً بر اساس متر طول یا متر مربع محاسبه میشه و به نوع تسمه و ضخامت اون بستگی داره.

سوال: تسمه آماده دارید یا باید سفارش بدیم؟
پاسخ: بعضی سایزها آماده موجود هست، ولی معمولاً طبق ابعاد نوار شما برش و آپارات انجام می‌دیم تا دقیق اندازه دستگاهتون باشه.

سوال: خدمات نصب و آپارات هم دارید؟
پاسخ: بله، تیم فنی آلفارول خدمات نصب، آپارات سرد و گرم، و تست نهایی رو انجام می‌ده.

سوال: زمان تحویل چقدره؟
پاسخ: معمولاً بین ۱ تا ۳ روز کاری، بسته به نوع تسمه و حجم سفارش.

ارسال و پرداخت

سوال: به شهرستان هم ارسال دارید؟
پاسخ: بله، به تمام شهرها ارسال داریم. بسته‌بندی و ارسال از طریق باربری مورد اعتماد شما انجام میشه.
