پایه رولیک نوار نقاله آلفارول|معرفی انواع پایه رولیک جوشی و پیچی+قیمت و کاربرد
44,000 تومان
- متعهد به پشتیبانی و خدمات پس از فروش تمامی محصولات
- ضمانت کیفیت محصولات تولیدی با قید در فاکتور
- ارائه مشاوره جهت نصب و راه اندازی محصولات به مشتریان گرامی
- استفاده از مواد اولیه با کیفیت مطابق استاندارد در محیط فنی و مهندسی با قیمت رقابتی و گارانتی محصولات
- زمان بندی دقیق در تحویل سفارشات
- تحویل و راه اندازی محصولات توسط کارشناسان آلفا رول
- تولید محصول مورد نظر مشتریان گرامی به صورت سفارشی سازی
🧱 پایه رولیک نوار نقاله
قطعه ای فلزی در سیستم نوارنقاله است که نگهدارنده رولیک برروی شاسی نوارنقاله است . یکی از اجزای نوارنقاله ها پایه رولیک ها هستند که رولیکها روی آن قرار میگیرند به معنای دیگر برای ثابت نگه داشتن رولیک به عنوان یک نگهدارنده که جهت حمل بار میباشد از پایه های رولیک به شیوه های مختلف می توان استفاده کرد. طرز قرار گرفتن آنها به روی پایه رولیکها متفاوت است چون به نوع نوار نقاله بستگی دارد.
- پایه رولیک در انواع مختلف وجود دارد از نظر نصب برروی شاسی به 2 نوع پیچی و جوشی و از نظر جایگاه نگهداری رولیک به 2 نوع چاکدار و رزوه خور تقسیم بندی می شود.
- پایه رولیک ها بسته به طراحی و ساخت نوارنقاله دارای انواع مختلف می باشد و با توجه به اندازه روبیک در طول و اندازه های استاندارد ساخته می شود.
- پایه رولیک درانواع مختلف برای رولیک های رفت و در انواع مختلف برای رولیک های برگشت تقسیم بندی می شود.
پایه رولیک
پایه رولیک ها به طور کلی به 2 صورت هستند:
| نوع پایه رولیک | روش نصب | مزایا | نکات مهم |
|---|---|---|---|
| پایه رولیک جوشی | جوشکاری مستقیم روی شاسی | مقاومت بالا و استحکام دائمی | نیاز به جوشکاری در زمان تعویض |
| پایه رولیک پیچی | نصب با پیچ و مهره | نصب سریع و قابل تعویض آسان | مناسب خطوط سبک یا قابل تنظیم |
رولیکها بر اساس جایگاه و سایز به انواع مختلف تقسیم میشوند:
| نوع پایه | طول (cm) | ارتفاع (cm) | زاویه نصب | جنس متداول | نوع نصب |
|---|---|---|---|---|---|

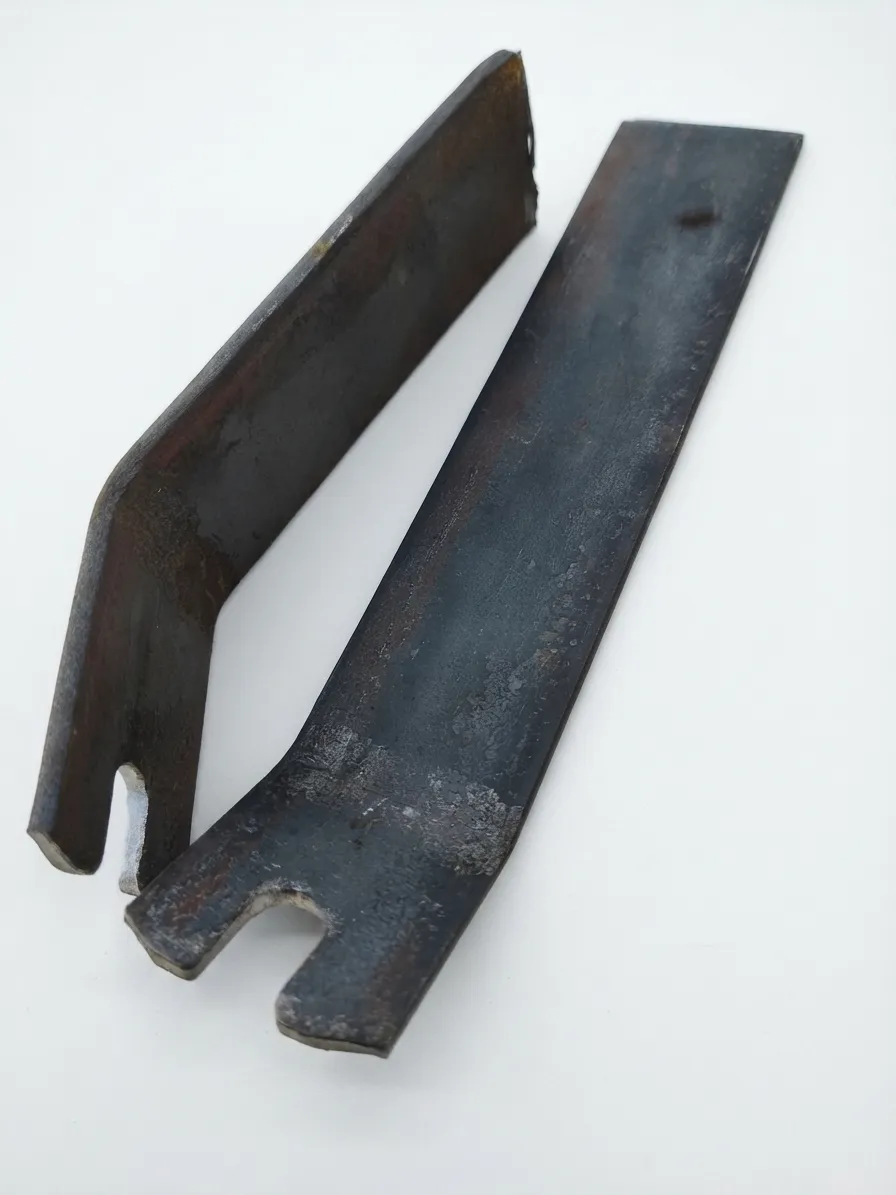

| کنار پیچی | 20–40 | 7–10 | 25° | فولاد ST37 | پیچی |
| وسط پیچی | 20–40 | 7–10 | افقی | فولاد ST37 | پیچی |

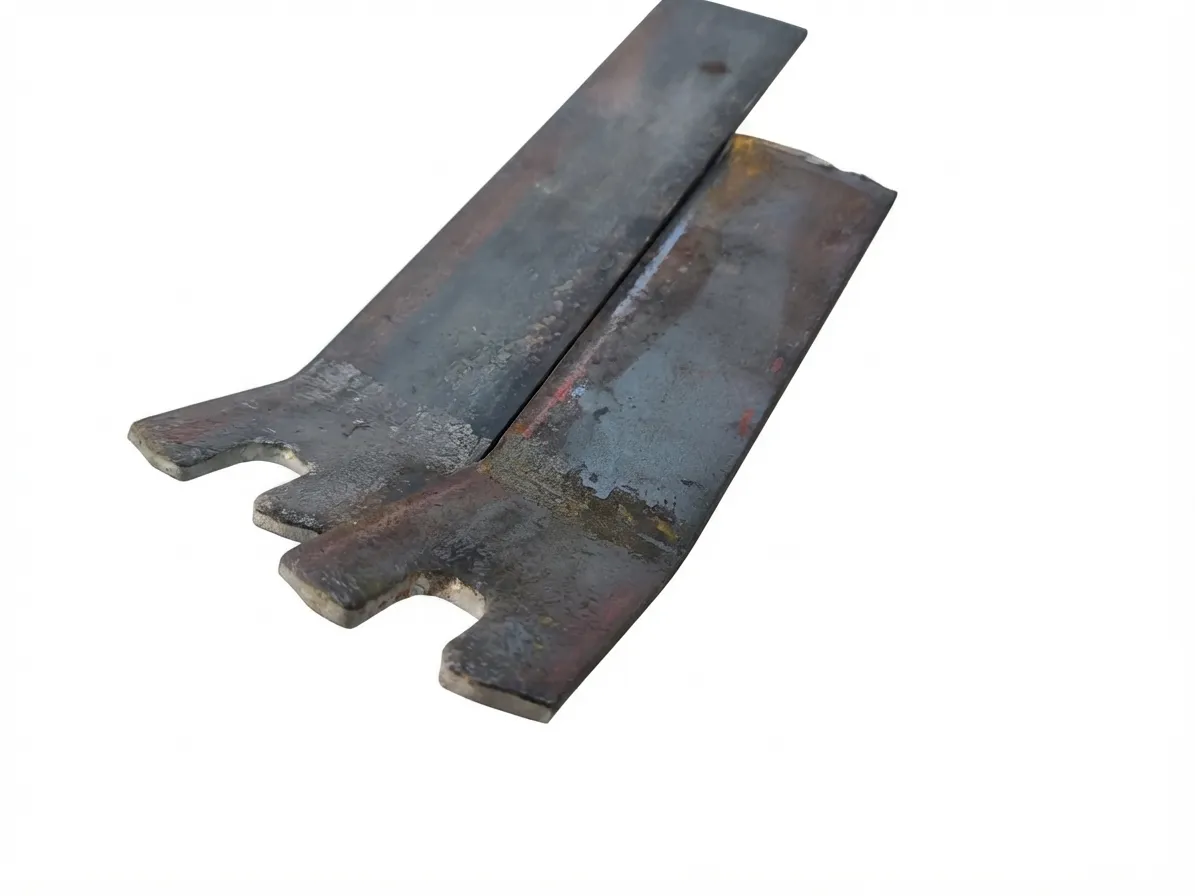

| کنار جوشی | 20–40 | 20–40 | 35° | فولاد ST52 | جوشی |
| هشتی منظم | سفارشی | 20–40 | 25–35° (V شکل) | فولاد | جوشی |
| هشتی نامنظم | سفارشی | 20–40 | ۲۵–۳۵° + افقی | فولاد ST52 | جوشی |
| زیر کشویی | 20–40 | 10–15 | افقی | فولاد | جوشی |

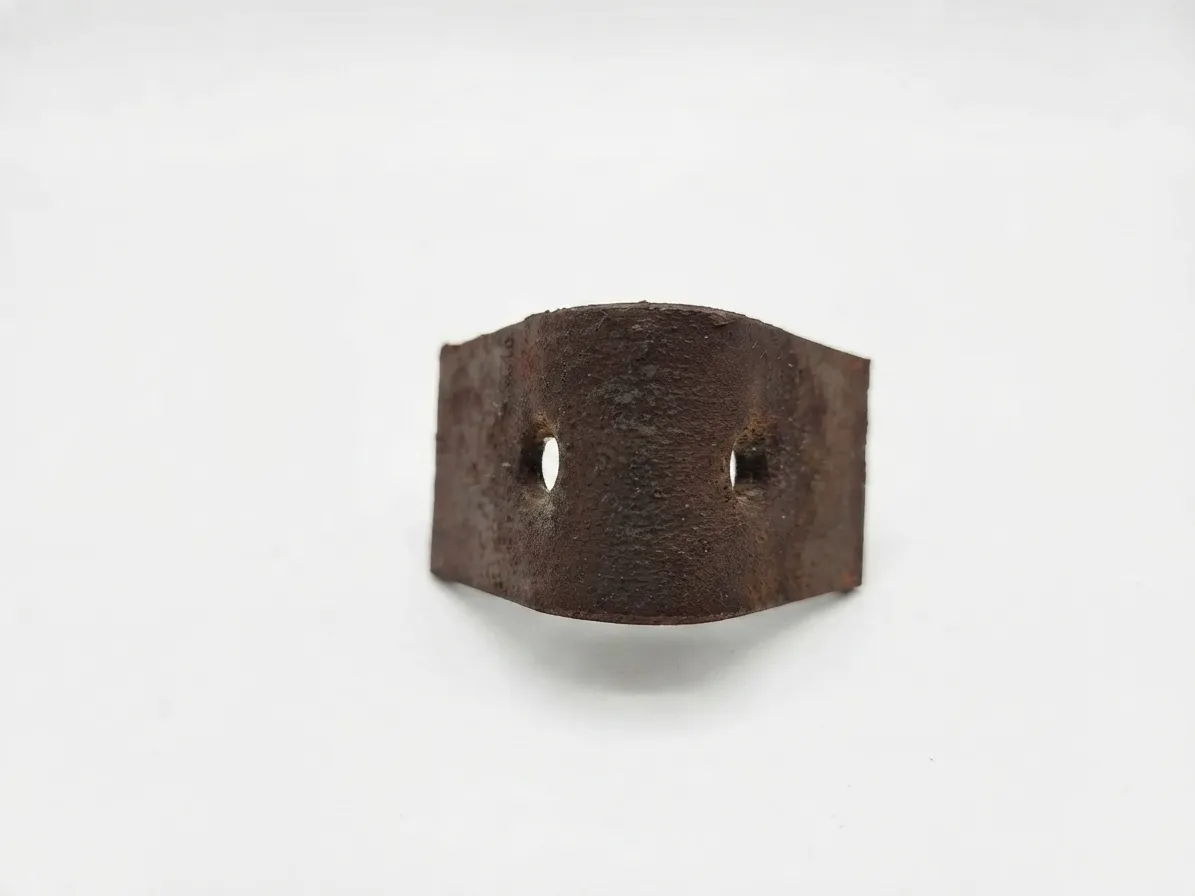

| ۷ سانتی سوراخدار | 7 | 7 | افقی | فولاد گالوانیزه | جوشی |

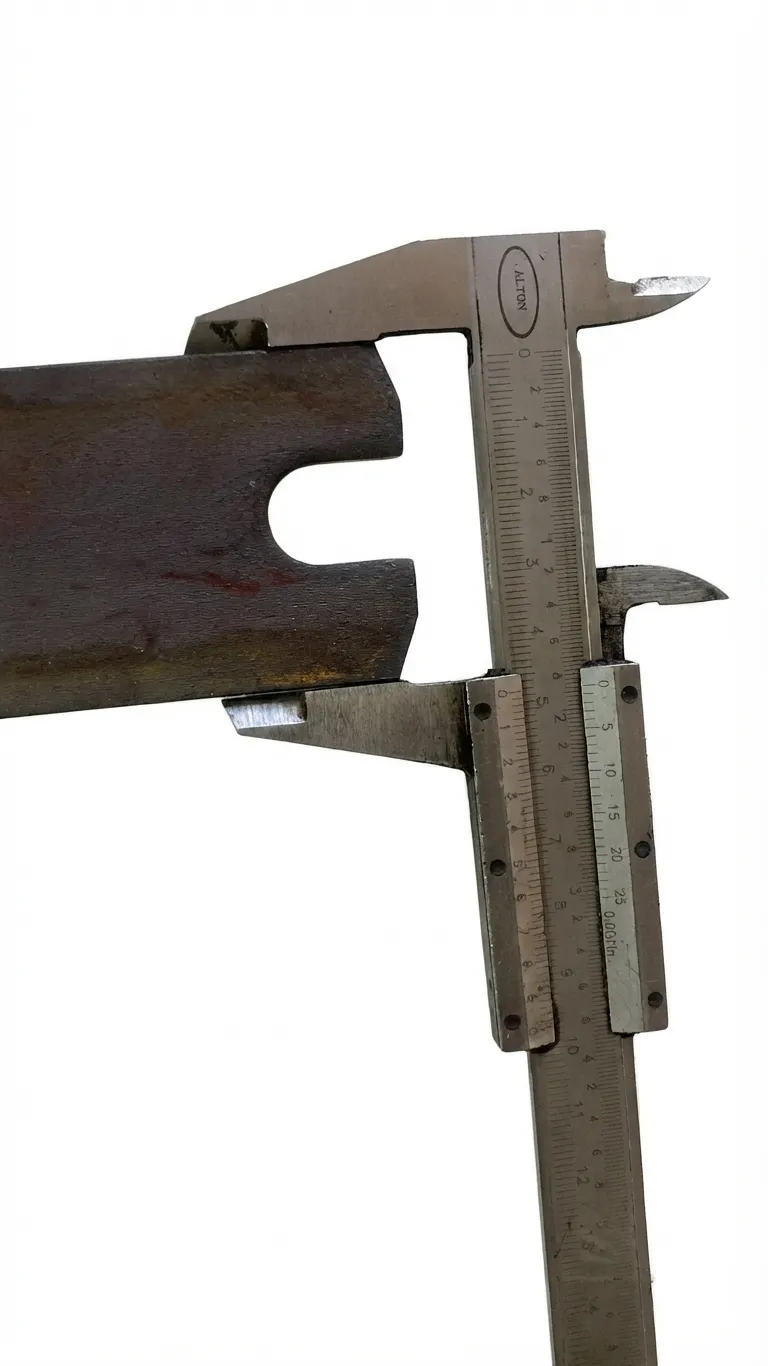

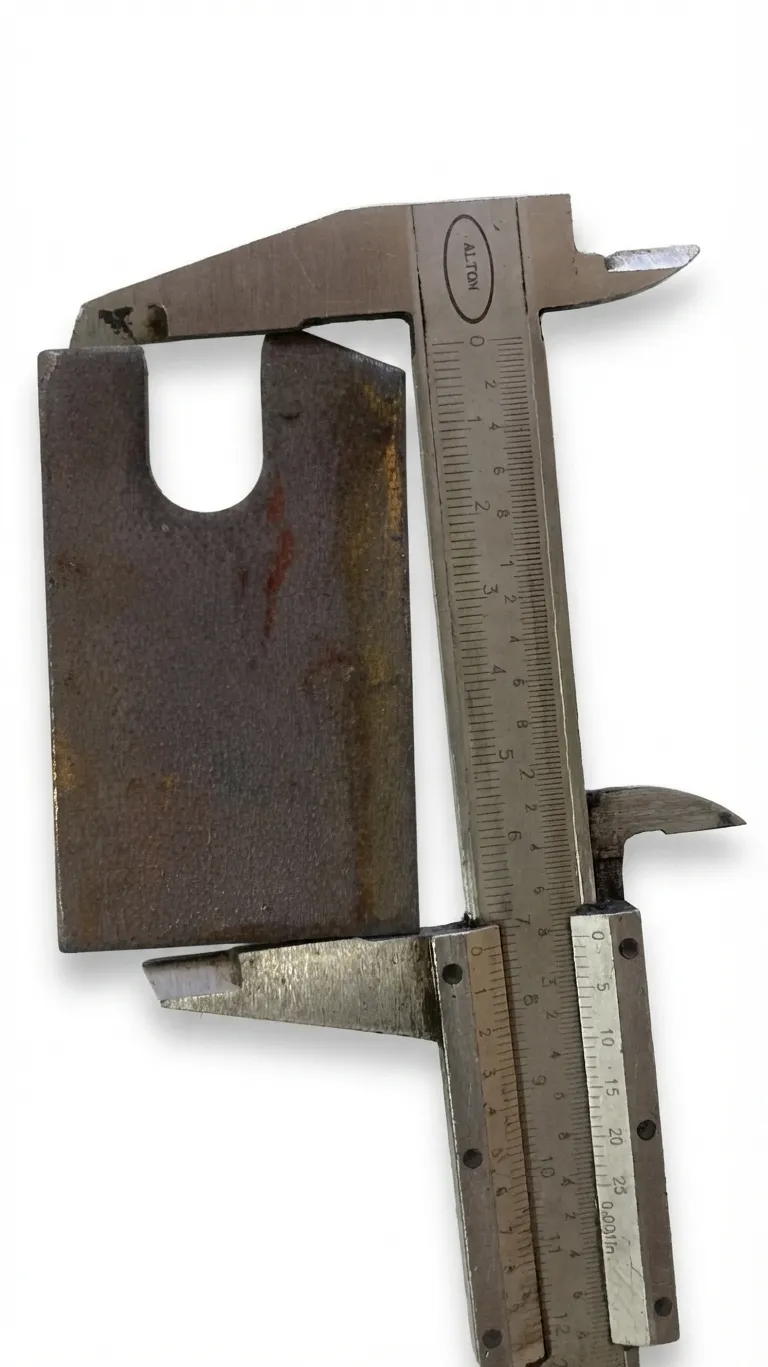

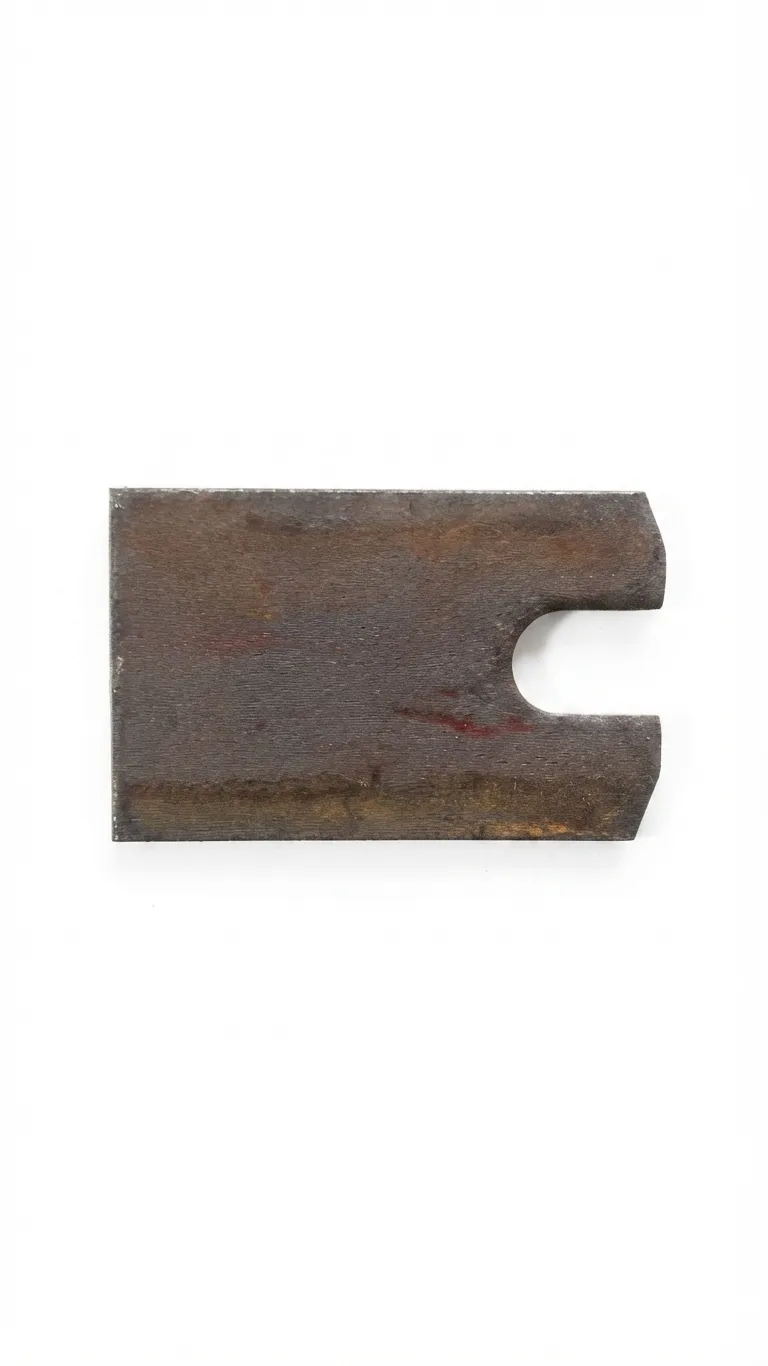

| ۷ سانتی چاکدار | 7 | 7 | افقی | فولاد ST37 | جوشی |
پایه رولیک
🛠 انواع پایه رولیک بر اساس محل نصب و کاربرد:
از مهمترین قسمتهای تشکیلدهنده دستگاه نوار نقاله، پایه رولیک است که نقش تنظیمکننده و نگهدارنده رولیک را دارد. در واقع باید بگوییم که چرخش غلتک نوار نقاله باعث میشود نوار نقاله حرکت کند و این پایه مسئولیت نگه داشتن رولیک را در جایگاه مناسب خود به طوری که زوایهای صحیح برای تماس نوار نقاله با رولیک فراهم شود را دارد.
معمولا انتخاب آن با توجه به نوع کاربرد، شرایط محیطی و سرعت نوار نقاله انتخاب میشود و آنچه که باعث ماندگاری تجهیزات و کاهش میزان هزینه تعمیرات نوار نقاله میشود انتخاب صحیح پایه است. با توجه به آنچه گفته شد دانستید که آنها از مهمترین ملزومات ضروری نوار نقاله هستند که در ادامه این مطلب از آلفارول به بررسی آن میپردازیم.
| نوع پایه رولیک | محل نصب | زاویه نصب | نوع رولیک سازگار | توضیحات |
|---|---|---|---|---|
| کنار پیچی | کناره شاسی | 25° | رولیک رفت | مناسب رولیکهای ۲۰ تا ۴۰ سانتیمتری |
| وسط پیچی | وسط شاسی | افقی | رولیک رفت | نگهدارنده رولیک مرکزی |
| کنار جوشی | کناره شاسی | ۳۵° قابل تنظیم | رولیک رفت | قابل تغییر زاویه و ارتفاع |

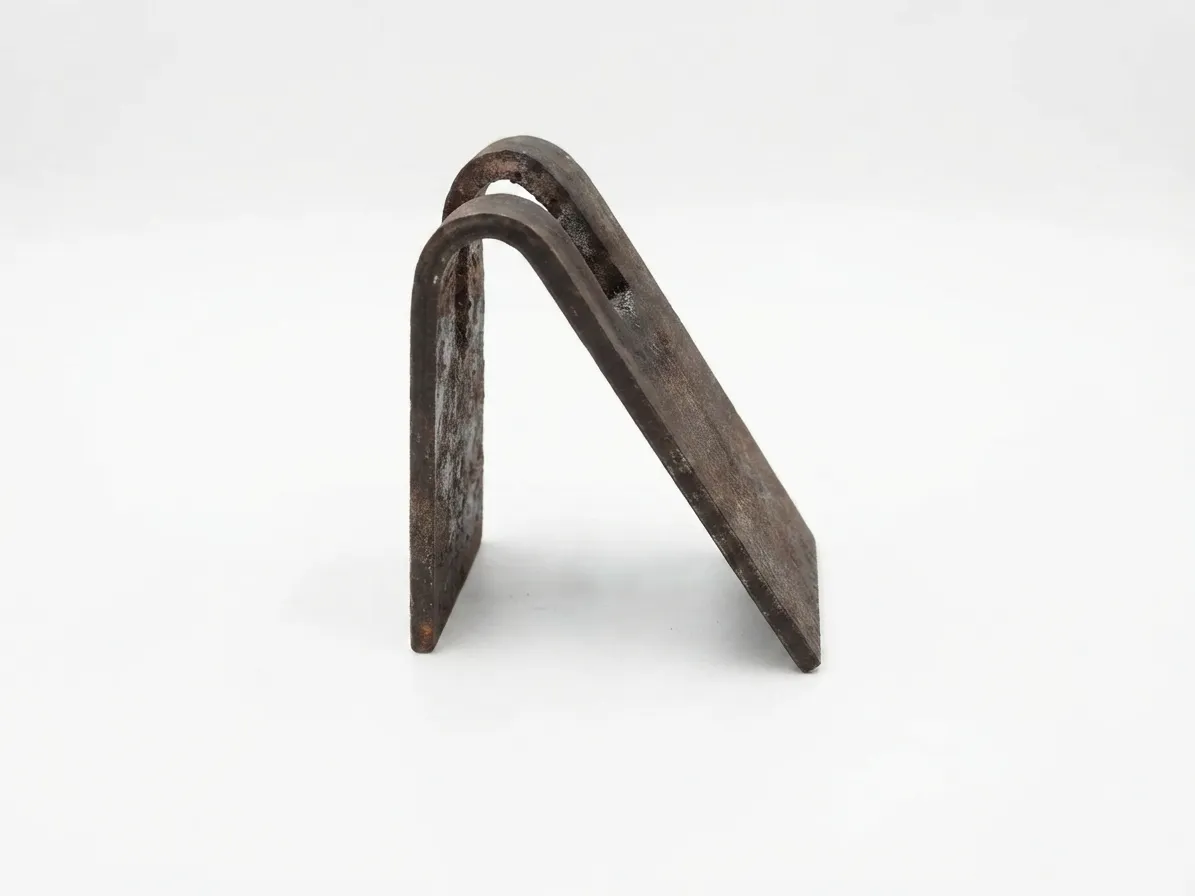

| هشتی منظم | روی شاسی | ۲۵ تا ۳۵° (V شکل) | رولیک رفت | برای خطوط دو رولیکی |

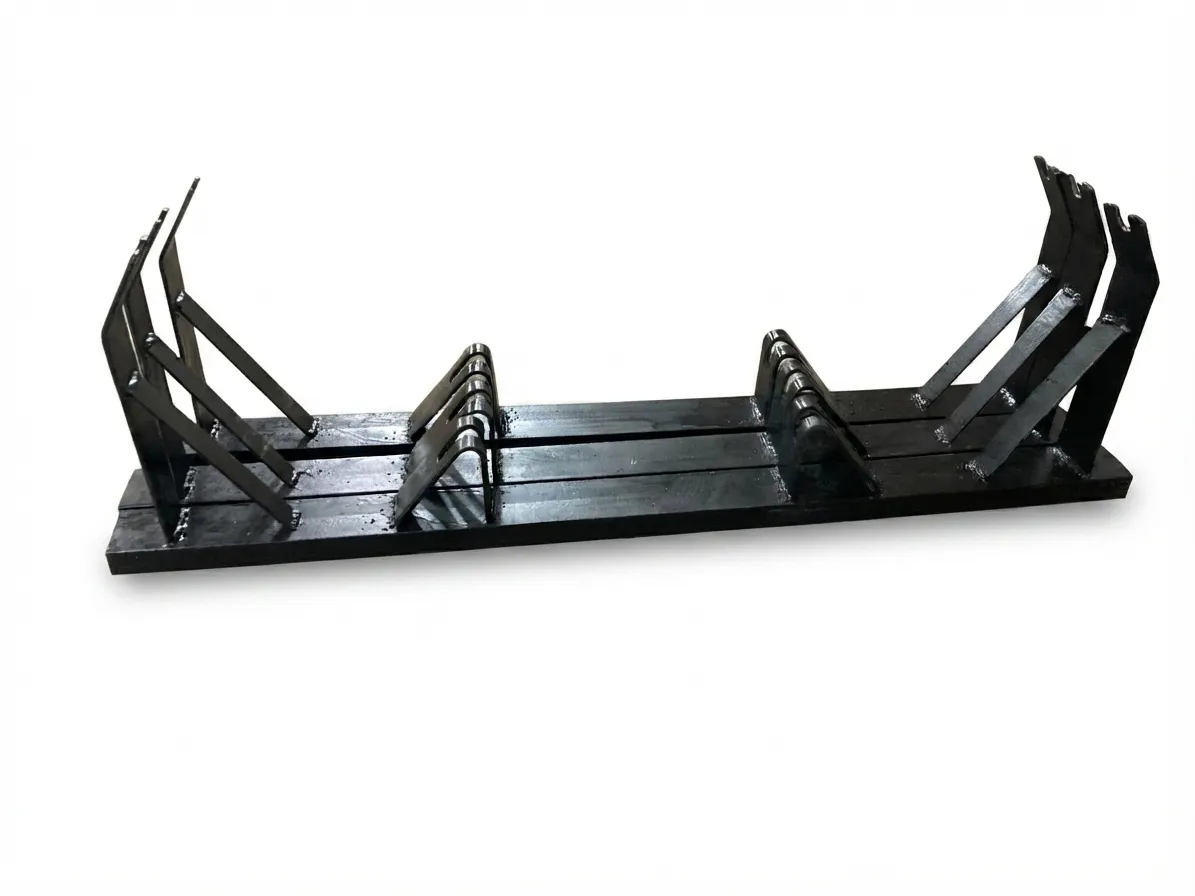

| هشتی نامنظم | روی شاسی | ۲۵–۳۵° + افقی | رولیک رفت | برای خطوط سه رولیکی |
| زیر کشویی | زیر تسمه | افقی | رولیک برگشت | برای مسیر برگشت تسمه |
انتخاب پایه رولیک مناسب
💡 راهنمای انتخاب پایه رولیک استاندارد
برای انتخاب پایه مناسب به این موارد توجه کنید:
1. وزن و حجم بار:
پایه باید متناسب با ظرفیت باری باشد که روی نوار نقاله قرار میگیرد چون هر چقدر حجم محصول بیشتر باشد لازم است از پایهای با ظرفیت و استحکام بیشتر استفاده کرد.
2. سرعت نوار نقاله:
در سرعتهای بالا پایههای مقاومتر انتخاب کنید چون هر چقدر سرعت بیشتر باشد باید پایه، ثبات و استحکام بیشتری هم داشته باشد.
3. شرایط محیطی:
در محیطهای مرطوب یا خورنده از پایه گالوانیزه یا ضدزنگ استفاده کنید.
4. نقاط پر تنش:
در محلهایی که تنش و ضربه زیاد است از پایههای ضخیمتر و تقویتشده بهره بگیرید.
- شما میتوانید با توجه به بودجهای که برای انتخاب ایدلر مناسب انتخاب کردهاید از پایههای متفاوت استفاده کنید. البته خوب است بدانید پایه رولیک هایی که عملکرد بهتری دارند گرانتر نیز هستند.
5. سهولت سرویس و تعویض:
اگر نیاز به تعمیرات دورهای دارید، مدلهای پیچی بهتر هستند.
- برای مناسبترین انتخاب هنگام خریداری پایه استاندارد که کارایی و هزینه مقرون به صرفهتری داشته باشد بهتر است با کارشناسان آلفارول مشورت کنید.
معیار قیمت پایه رولیک ها در پایه های استاندارد
- اول : ابعاد پایه رولیک
- دوم : ضخامت تسمه مصرفی
- سوم : وزن خالص آهن مصرفی
- چهارم : تعداد ضربه پرس برای سوراخ ها
- پنجم : تعداد خم ها
- در پایه های سفارشی
- اول : شکل پایه رولیک از نظر طراحی
- دوم : زمان تولید و آلیاژ سفارش
- سوم : مقدار مصرفی ورق با احتساب پِرتی آلیاژ
انواع پایه رولیک
در ادامه مطلب به بررسی انواع پایهها میپردازیم تا برای انتخاب نهایی اطلاعات جامع و کاملتری داشته باشید پس تا پایان همراه ما باشید:
1-پایه رولیک معلق
- نوع معلق، انعطاف و سازگاری بیشتری با انواع حرکتهای نوار نقاله دارند.
- این نوع پایه مناسب برای مواد درشت و سنگین هستند.
- معمولا دارای قابلیت تحمل بار بیشتر و از نظر ریزش مواد عملکرد بهتری دارد.
- باعث افزایش سرعت حرکت نوار نقاله میشوند.
- نصب و نگهداری معلق ها در مقایسه با سایرین آسانتر است.
2-پایه ایستاده
- انواع ایستاده این پایه ها مخصوص خطوطی هستند که سبک و نرمال بوده و مواد ریز دارند.
- معمولا این نوع محدودیت قطری در اتصال با رولیک دارد.
پایه رولیک
3-پایه رولیک رفت
- تکیهگاه آن در خطوط رولیک رفت، بارگیری و حمل مواد قرار دارد.
- کاربرد آن بیشتر در خطوط نوار نقاله صنعتی است.
4-پایه رولیک برگشت
- تکیهگاه نوع برگشت در رولیک برگشت و تسمه نقاله قرار گرفته است.
5-پایه خود تنظیم
- تکیهگاه و محل تنظیمکننده رولیکهای رفت و برگشت در نوار نقاله قرار دارد.
- استفاده از آن بیشتر در مناطق با نوار نقالههای سختکار است که احتمال ریزش مواد وجود دارد.
- توقف حرکت عرضی نوار نقاله و مرکز کردن آن در دستگاه.
کاربرد پایه رولیک در صنعت
درباره انواع کاربرد آنها باید بگوییم که در صنایع مختلف مورد استفاده قرار میگیرد که در ادامه به بررسی کاربردهای آن میپردازیم:
در صنعت خودروسازی:
- استفاده از پایه های رولیک در خطوط مونتاژ همچنین محل جابجایی قطعات خودرو
- کاربرد پایه رولیک در بخش نگهداری و حرکت واگنهای قطار
- معمولا از آنها در خودروسازی برای جابجایی خودروهای در حال ساخت بین بخشهای مختلف استفاده میشود.
در صنعت داروسازی:
- در صنعت داروسازی از این پایه ها معمولا برای جابجایی مواد اولیه و بستهبندیها محصولات استفاده میشود.
- برای انتقال داروهای تولید شده به انبار از پایه های رولیک استاندارد استفاده میشود.
- جابجایی داروها در داخل داروخانهها از دیگر کاربردهای پایهها در صنعت داروسازی است.
در صنعت بستهبندی
- حمل جعبههای بستهبندی شده در خطوط تولید کارخانه
- انتقال صحیح و بدون آسیب محصولات بستهبندی شده به انبارها از دیگر کاربردهای پایه رولیک در صنعت بستهبندی است.
- قابلیت بارگیری مناسب و تخلیه کامیونهای حمل بار
❓ سوالات متداول :
1. پایه رولیک از چه جنسی ساخته میشود؟
عمدتاً از فولاد ST37 یا ST52 تولید میشود. برای مقاومت بیشتر در برابر رطوبت از نوع گالوانیزه یا رنگ کورهای استفاده میشود.
2. تفاوت بین پایه جوشی و پیچی چیست؟
پایه جوشی برای خطوط دائم و سنگین مناسب است، در حالی که پایه پیچی برای خطوط سبکتر با امکان سرویس راحتتر استفاده میشود.
3. آیا پایه رولیکها قابل تنظیم هستند؟
برخی مدلها (مانند پایه کنار جوشی) قابلیت تنظیم ارتفاع و زاویه دارند.
4. طول عمر پایه رولیک چقدر است؟
در صورت نصب صحیح و استفاده در شرایط مناسب، عمر مفید آن بیش از ۵ سال خواهد بود.
5. آیا امکان سفارش ساخت پایه رولیک سفارشی وجود دارد؟
بله، بسته به نوع نوار نقاله، زاویه و اندازه رولیک، امکان طراحی و تولید پایه سفارشی وجود دارد.
🛒 خرید پایه رولیک نوار نقاله از آلفارول
آلفارول بهعنوان یکی از تولیدکنندگان معتبر تجهیزات نوار نقاله در ایران، انواع پایه رولیک صنعتی را با کیفیت تضمینشده و قیمت رقابتی ارائه میکند.
شما میتوانید برای مشاوره رایگان، استعلام قیمت و سفارش پایه رولیک مورد نیاز خود با کارشناسان ما تماس بگیرید.
📞 شماره تماس: [ ۰۹۱۲۶۹۷۹۴۳۳]
📦 ارسال به سراسر ایران – تولید طبق سفارش مشتری _ تهران بزرگراه سعیدی به سمت اسلامشهر – جنب میدان شهید قاسم سلیمانی – خیابان جاهد – بنبست صابر مجتمع صنعتی ۱۲ – پلاک ۹
| نوع کالا |
7cm سوراخ دار ,7cmچاکدار ,زیر کشویی ,کنار پیچی 25 cm ,کنار پیچی 30 cm ,کنار جوشی ,هشتی منظم ,هشتی نا منظم ,وسط پیچی 20cm ,وسط پیچی 25CM ,وسط پیچی30cm |
|---|---|
| سایز |
6*110 ,6*30 ,6*40 ,6*50 ,6*60 ,6*70 ,6*80 ,6*90 ,7*110 ,7*30 ,7*40 ,7*50 ,7*60 ,7*70 ,7*80 ,7*90 ,9*110 ,9*30 ,9*40 ,9*50 ,9*60 ,9*70 ,9*80 ,9*90 |
علی جعفری –
سلام
برای خطوط نوار نقاله با مواد سنگین و پر سرعت ،چه نوعی از پایه رولیکی رو بهم پیشنهاد میدین؟
به نظرتون پایه های هشتی مناسب ترن یا نامنظم؟
مشاور فروش –
سلام خدمت شما،
برای مواد سنگین و نوار پرسرعت، پایههای هشتی بهترین گزینه هستن. این پایهها محکمتر و پایدارتر هستن و از انحراف یا آسیب نوار جلوگیری میکنن. پایههای نامنظم بیشتر برای شرایط سبک و سرعت پایین مناسبه.
علیرضا سلیمانی –
پایه رولیک برگشت و رفت آلفارول رو با هم خریدیم، عالی بود. ترکیب جوشی و پیچی باعث شد هم مقاومت بالا داشته باشه هم موقع سرویس راحت باز بشه. از خدمات پس از فروش هم راضی بودم.
مشاور فروش –
سلام سپاس از اعتماد و خرید شما
