استاندارد رولیک نوار نقاله؛ راهنمای جامع و تخصصی

نوار نقاله‌ها یکی از حیاتی‌ترین تجهیزات در صنایع مختلف هستند و رولیک‌ها به‌عنوان اجزای اصلی این سیستم‌ها نقش کلیدی در انتقال مواد ایفا می‌کنند.رعایت استاندارد رولیک نوار نقاله نه‌تنها کیفیت و کارایی سیستم را تضمین می‌کند،بلکه باعث افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری می‌شود.در این مقاله به‌صورت کامل و تخصصی استانداردهای مربوط به رولیک نوار نقاله را در الفارول بررسی می‌کنیم و کاربردها، انواع،الزامات طراحی و مزایای استفاده از رولیک‌های استاندارد را توضیح خواهیم داد.

بیشتر بخوانید: مقایسه انواع میز رولیک | تفاوت ها،کاربردها و انتخاب بهترین مدل

کاربرد رولیک نوار نقاله در صنایع مختلف

رولیک‌ها به دلیل نقش محوری در حرکت تسمه نقاله،در صنایع گوناگون مورد استفاده قرار می‌گیرند.در ادامه برخی از مهم‌ترین کاربردها آورده شده است:

• صنایع معدنی: جابجایی سنگ،شن و ماسه،مواد معدنی و خاک
• کارخانه‌های سیمان و فولاد: انتقال مواد اولیه و محصول نهایی
• صنایع غذایی و دارویی: حمل بسته‌بندی‌ها و مواد بهداشتی با رولیک‌های بهداشتی و ضدزنگ
• صنایع پتروشیمی: انتقال مواد شیمیایی و محصولات پالایشی
• فرودگاه‌ها و مراکز لجستیک: جابجایی بارها و بسته‌های پستی
• کارخانه‌های خودروسازی و مونتاژ: انتقال قطعات و محصولات در خطوط تولید

استاندارد رولیک نوار نقاله چیست و چرا اهمیت دارد؟

استاندارد رولیک نوار نقاله مجموعه‌ای از قوانین،معیارها و دستورالعمل‌های مهندسی است که مشخص می‌کند هر رولیک باید چه ویژگی‌هایی داشته باشد تا در شرایط کاری مختلف بهترین عملکرد را ارائه دهد.اهمیت این استانداردها در موارد زیر است:

1. افزایش عمر مفید رولیک و تسمه نقاله
2. جلوگیری از توقف خط تولید و کاهش خرابی‌ها
3. بهبود ایمنی در محیط‌های صنعتی
4. کاهش مصرف انرژی در سیستم انتقال
5. یکنواختی در کیفیت تولید و سهولت تعویض قطعات

انواع رولیک نوار نقاله بر اساس استانداردهای رایج:

رولیک‌ها بر اساس استانداردهای طراحی و کاربردشان به دسته‌های مختلف تقسیم می‌شوند:

• رولیک صاف (Carrying Idler): برای حرکت مستقیم تسمه
• رولیک ضربه‌گیر (Impact Idler): در نقاط بارگیری با پوشش لاستیکی
• رولیک برگشتی (Return Idler): هدایت تسمه در مسیر برگشت
• رولیک مخروطی (Tapered Idler): جلوگیری از انحراف تسمه
• رولیک تنظیم‌کننده (Training Idler): اصلاح مسیر حرکت تسمه

تفاوت رولیک استاندارد و غیر استاندارد

ویژگی	رولیک استاندارد	رولیک غیر استاندارد
عمر مفید	بالا ( 5 تا 10 سال )	کوتاه ( 1 تا 3 سال )
کیفیت بلبرینگ	استفاده از بلبرینگ برند معتبر	بلبرینگ بی کیفیت
مصرف انرژی	کم	زیاد به دلیل اصطحکاک
ایمنی	بالا	پایین و پر خطر
هزینه نگهداری	کم	بسیار بالا



استانداردهای بین‌المللی مورد استفاده در تولید رولیک

استانداردهای بین‌المللی در تولید رولیک نقش کلیدی در تضمین کیفیت،دوام و عملکرد روان نوار نقاله دارند.مهم‌ترین آن‌ها شامل ISO برای ابعاد و خواص مکانیکی،DIN برای مشخصات فنی رولیک‌های مختلف،CEMA برای ظرفیت بار و سرعت نوار و BS برای ایمنی و بالانس است.رعایت این استانداردها باعث بهبود مقاومت رولیک در برابر سایش و ضربه،کاهش لرزش و افزایش طول عمر تجهیزات می‌شود و در نهایت بازدهی کل سیستم انتقال مواد را بالا می‌برد.

جنس رولیک و تأثیر آن بر رعایت استانداردها

جنس رولیک نقش مهمی در کیفیت،دوام و میزان سازگاری آن با شرایط کاری دارد.رولیک‌های فلزی معمولاً برای صنایع سنگین و محیط‌های پرفشار مناسب هستند،درحالی‌که رولیک‌های پلیمری به دلیل وزن کم،صدای کمتر و مقاومت بالا در برابر خوردگی گزینه‌ای ایده‌آل برای صنایع سبک‌تر و محیط‌های مرطوب محسوب می‌شوند.اگر هنوز نمی‌دانید برای کاربرد شما رولیک فلزی بهتر است یا رولیک پلیمری،پیشنهاد می‌کنیم مقاله مقایسه تخصصی این دو نوع رولیک را مطالعه کنید.

• فولادی: مقاوم و مناسب برای صنایع سنگین
• استیل ضدزنگ: مقاوم در برابر خوردگی،مناسب صنایع غذایی و شیمیایی
• پلاستیکی یا پلیمری: سبک،بی‌صدا و مناسب صنایع سبک
• رولیک با روکش لاستیک یا پلی‌اورتان: افزایش دوام در برابر ضربه

استاندارد قطر و طول رولیک نوار نقاله

ابعاد رولیک‌ها باید مطابق با استانداردهای طراحی باشند تا باعث کاهش فشار روی تسمه و بلبرینگ شوند.



نوع رولیک	قطر استاندارد ( میلیمتر )	طول استاندارد ( میلیمتر )
رولیک حمل	219-89	متناسب  با عرض تسمه
رولیک برگشتی	189-76	متناسب با عرض تسمه
رولیک ضربه گیر	219-108	متناسب با نقطه بارگیری



استانداردهای مربوط به تحمل وزن و بارگذاری رولیک

• طراحی رولیک‌ها باید به گونه‌ای باشد که توان تحمل بار در محدوده ۲۰۰ تا ۲۰۰۰ کیلوگرم را بسته به نوع کاربرد داشته باشند.
• تحمل بار دینامیکی و استاتیکی بلبرینگ‌ها باید طبق استاندارد CEMA و ISO بررسی شود.

نکات طراحی رولیک مطابق با استانداردهای صنعتی

نکات طراحی رولیک مطابق با استانداردهای صنعتی بر اساس افزایش دوام،عملکرد روان و ایمنی سیستم‌های نوار نقاله تعیین می‌شوند.در طراحی رولیک باید به ابعاد و تلرانس‌ها طبق ISO توجه شود،انتخاب جنس و ضخامت لوله و شفت برای تحمل بارهای سنگین رعایت شود،و نوع و کیفیت بلبرینگ‌ها مطابق استاندارد CEMA یا DIN تعیین گردد.همچنین بالانس دقیق،مقاومت در برابر سایش و ضربه،و آب‌بندی مناسب از دیگر نکات حیاتی هستند.رعایت این اصول باعث کاهش خرابی،افزایش عمر مفید رولیک و بهبود راندمان خطوط صنعتی می‌شود.

نقش بلبرینگ‌ها در رولیک و الزامات استاندارد آنها

بلبرینگ‌ها قلب رولیک محسوب می‌شوند. ویژگی‌های استاندارد شامل:

• کلاس C3 و C4 برای تحمل حرارت و فشار
• استفاده از بلبرینگ‌های برندهای معتبر (SKF، NSK، KOYO)
• روانکاری با گریس‌های مقاوم در برابر دما و رطوبت
• طول عمر بالا مطابق با ISO 281

الزامات استاندارد برای عمر مفید و دوام رولیک

• عمر مفید یک رولیک استاندارد باید حداقل ۲۰,۰۰۰ تا ۳۰,۰۰۰ ساعت کارکرد باشد.
• تست‌های دوام شامل آزمایش لرزش، گرد و غبار و رطوبت انجام می‌شود.

تأثیر استاندارد رولیک بر کارایی نوار نقاله

رعایت استانداردهای رولیک تاثیر مستقیم و قابل‌توجهی بر کارایی نوار نقاله دارد.رولیک‌هایی که طبق ISO، DIN، CEMA و BS طراحی و ساخته می‌شوند،حرکت تسمه را روان نگه داشته،لرزش و اصطکاک را کاهش می‌دهند و فشارهای نقطه‌ای روی تسمه را به حداقل می‌رسانند.این موضوع باعث افزایش طول عمر تسمه،کاهش خرابی‌ها و توقف‌های ناگهانی خط و بهبود راندمان کلی سیستم انتقال مواد می‌شود.به‌عبارت دیگر،استانداردسازی رولیک تضمین می‌کند که نوار نقاله در شرایط صنعتی سخت با بالاترین بهره‌وری و کمترین هزینه نگهداری کار کند.

روش‌های تست و بازرسی رولیک بر اساس استاندارد

1. تست لرزش (Vibration Test)
2. تست گرد و غبار و رطوبت
3. اندازه‌گیری مقاومت اصطکاکی
4. کنترل کیفیت بلبرینگ‌ها
5. بازرسی ابعادی و هندسی

مزایای استفاده از رولیک‌های استاندارد در خطوط تولید

استفاده از رولیک‌های استاندارد در خطوط تولید مزایای قابل‌توجهی دارد که به بهبود عملکرد و کاهش هزینه‌ها منجر می‌شود.این رولیک‌ها با رعایت استانداردهای ISO، DIN و CEMA حرکت تسمه را روان نگه می‌دارند،لرزش و اصطکاک را کاهش می‌دهند و فشارهای نقطه‌ای روی تسمه را کنترل می‌کنند.نتیجه‌ی این ویژگی‌ها افزایش طول عمر تسمه و رولیک،کاهش توقف‌های ناگهانی خط و صرفه‌جویی در تعمیر و نگهداری است.علاوه بر این،استفاده از رولیک استاندارد،ایمنی کارکنان را ارتقا داده و بهره‌وری کل سیستم انتقال مواد را به شکل چشمگیری افزایش می‌دهد.

نکات ایمنی مرتبط با استاندارد رولیک نوار نقاله

• استفاده از رولیک‌های استاندارد برای جلوگیری از انفجار یا آتش‌سوزی در صنایع حساس
• بررسی دوره‌ای سلامت رولیک‌ها
• روانکاری به موقع برای جلوگیری از قفل شدن بلبرینگ‌ها
• نصب محافظ‌های ایمنی در نقاط پرخطر

سوالات متداول»

1. رولیک‌های استاندارد چیست و چه ویژگی‌هایی دارند؟

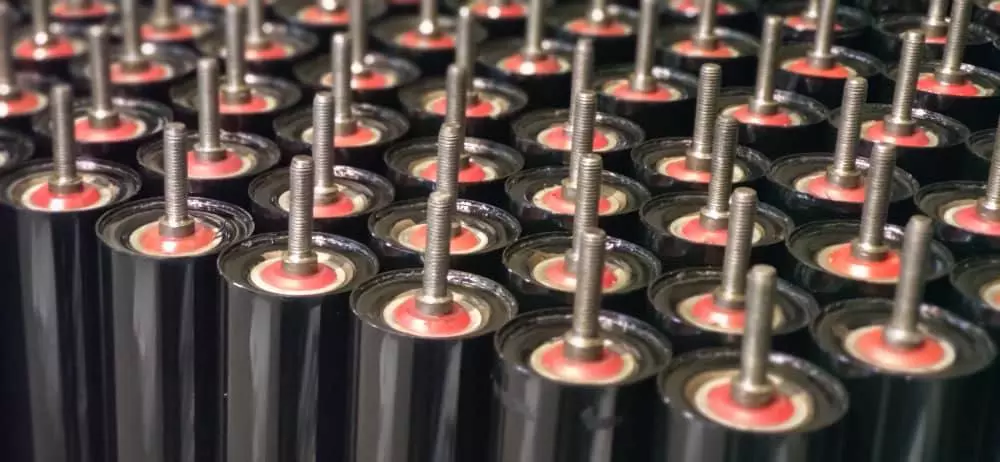

   رولیک‌های استاندارد معمولاً از قطر و طول مشخصی برخوردار هستند،دارای یاتاقان و شافت استاندارد (مانند ۲۰ یا ۲۵ میلی‌متر)،با پوشش فلزی یا پلیمری و مناسب برای کاربردهای عمومی انتقال مواد در صنعت هستند،که نصب و جایگزینی آن‌ها آسان است.

2. چگونه رولیک استاندارد مناسب برای سیستم نوار نقاله انتخاب کنیم؟
   باید به سایز شافت،قطر و طول رولیک، جنس بدنه (فلزی، پلیمری)،نوع یاتاقان (بلبرینگی یا ساچمه‌ای)،و شرایط محیطی مانند دما و گردوغبار توجه کنید.انتخاب درست باعث افزایش دوام و کاهش هزینه‌های نگهداری می‌شود.

جمع‌بندی

رعایت استاندارد رولیک نوار نقاله یک ضرورت برای تمام صنایع است.استفاده از رولیک‌های استاندارد نه‌تنها هزینه‌های تعمیر و نگهداری را کاهش می‌دهد بلکه باعث افزایش ایمنی،بهره‌وری و عمر مفید تجهیزات می‌شود.انتخاب درست جنس،ابعاد،بلبرینگ و طراحی مطابق با استانداردهای بین‌المللی تضمین می‌کند که سیستم نوار نقاله با بالاترین راندمان و کمترین استهلاک کار کند.
